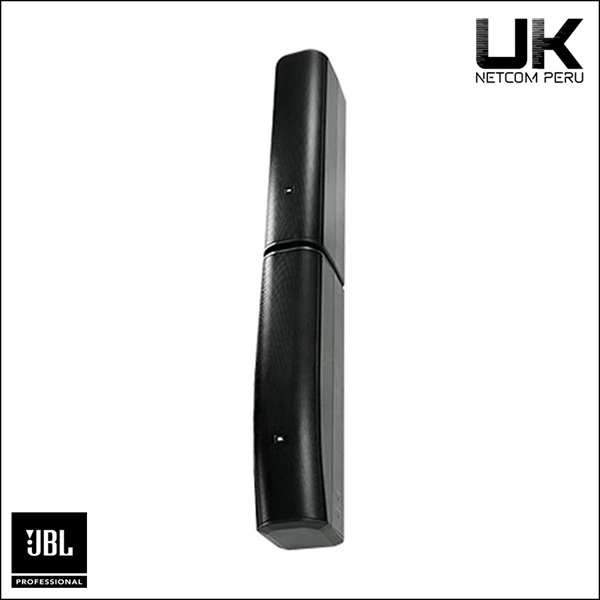

Al conectarse a un altavoz de columna de arreglo lineal CBT 70J-1, la extensión CBT 70JE-1 proporciona una respuesta de graves ampliada, un control de patrón más preciso y mayores niveles de salida de sonido. El sistema de arreglo combinado ofrece la tecnología Constant Beamwidth Technology™, que representa un avance significativo en la consistencia del control de patrón, utilizando una compleja formación de haces analógica y una atenuación de amplitud para lograr una cobertura vertical superior y uniforme, sin la estrecha direccionalidad vertical ni la dispersión fuera de cobertura típicas de los altavoces de columna pasivos.
| Conductores | Ocho (8) altavoces de baja frecuencia de 130 mm (5 pulg.) Dieciséis (16) altavoces de alta frecuencia de 25 mm (1 pulg.) |
|---|---|
| Rango de frecuencia (-10 dB) | 45 Hz – 20 kHz |
| Ángulo de cobertura | Vertical: Conmutable, Modo estrecho: 25° (±10°), Modo amplio: 45° (±10°), Horizontal: 150° (±20°) |
| Sensibilidad | Estrecho: (modo voz) 98 dB a 2,83 V, 95 dB a 2,0 V (150 Hz – 8 kHz) (modo música) 94 dB a 2,83 V, 91 dB a 2,0 V (80 Hz – 18 kHz) Amplio: (modo voz) 97 dB a 2,83 V, 94 dB a 2,0 V (100 – 8 kHz) (modo música) 93 dB a 2,83 V, 90 dB a 2,0 V (70 Hz – 18 kHz) |
| Impedancia | 4 ohmios; |
| Capacidad de potencia | 1000 W (4000 W de pico), 2 horas |
| Nivel máximo de presión sonora (1 m) | Estrecho: (modo voz) 125 dB promedio continuo (131 pico) (modo música) 121 dB promedio continuo (127 pico) Amplio: (modo voz) 124 dB promedio continuo (130 pico) (modo música) 120 dB promedio continuo (126 pico) |
| Drivers de baja frecuencia | 8 unidades, transductores de 130 mm (5 pulgadas), neodimio de doble imán, bobina móvil de 38 mm (1,5 pulgadas), suspensión textil amortiguada, diafragma recubierto para resistencia a la humedad, los rayos UV y la sal, blindado. |
| Drivers de alta frecuencia | 16 unidades, controladores de 25 mm (1 pulgada), neodimio de doble imán, imán encapsulado y diafragma recubierto para resistencia a la humedad, los rayos UV y la sal, blindado. |
| Capacidad para exteriores | Clasificación IP-55, según IEC529, cuando se instala con la cubierta de panel MTC-PC2 opcional. Resistente a rayos UV, humedad y 200 horas de prueba de niebla salina/aire ácido ASTM G85. |
| Insertar puntos | 20 puntos de inserción en total, 8 utilizados para la placa de acoplamiento, M6 (16 mm de profundidad) en el panel posterior. |
| Montaje | La placa de acoplamiento une los modelos CBT70J-1 y 70JE-1 extremo con extremo. Los puntos roscados de la placa de acoplamiento admiten soportes de pared compatibles con OmniMount™ de las series 60.0 y 120.0, así como puntos para el soporte de pared giratorio (panorámico)/inclinable que se incluye con el CBT 70J-1. Doce (12) puntos de montaje M6 adicionales admiten cáncamos de acero forjado o clips giratorios para suspensión. |
| Dimensiones (alto x ancho x profundidad) | 1388 x 170 x 237 mm |
| Peso neto | 20,4 kg |
| Componentes - 70JE-1 | Cuatro (4) altavoces de baja frecuencia de 130 mm (5 pulgadas) |
| Rango de frecuencia (-10 dB) - 70JE-1 | 45 Hz – 700 Hz |
| Sensibilidad (2,83 V a 1 m) - 70JE-1 | 90 dB en espacio completo, 96 dB en medio espacio (65 Hz – 300 Hz) |
| Impedancia nominal - 70JE-1 | 8 ohmios |
| Capacidad de potencia - 70JE-1 | 500 W (2000 W de pico), 2 horas 350 W (1400 W de pico), 100 horas |
| Nivel máximo de presión sonora (SPL): 70JE-1 | 117 dB |
| Peso neto - 70JE-1 | 8,2 kg |
| Componentes - 70J-1 | Cuatro altavoces de graves de 130 mm (5 pulgadas) Dieciséis altavoces de agudos de 25 mm (1 pulgada) |
| Rango de frecuencia (-10 dB) - 70J-1 | 60 Hz – 20 kHz |
| Sensibilidad (2,83 V a 1 m) - 70J-1 | Estrecho: (modo voz) 98 dB (1 kHz – 8 kHz) (modo música) 93 dB (300 Hz – 18 kHz) Amplio: (modo voz) 96 dB (1 kHz – 8 kHz) (modo música) 92 dB (300 Hz – 18 kHz) |
| Impedancia nominal - 70J-1 | 8 ohmios; |
| Capacidad de potencia - 70J-1 | 500 W (2000 W de pico), 2 horas 350 W (1400 W de pico), 100 horas |
| Nivel máximo de presión sonora (SPL): 70J-1 | Estrecho: (modo voz) 125 dB promedio continuo (131 pico) (modo música) 120 dB promedio continuo (126 pico) Amplio: (modo voz) 123 dB promedio continuo (129 pico) (modo música) 119 dB promedio continuo (125 pico) |
| Peso neto - 70J-1 | 9,5 kg |
| Dimensiones (alto x ancho x profundidad) - 70J-1 | 694 x 170 x 237 mm |
| Uso Recomendado | Sonido instalado |
| ¿Qué viene en la caja? | 1 x CBT 70JE-1, incluye Placa de acoplamiento |
| Sistema de Audio | CBT 70J-1, CBT 70J-1 + 70JE-1, CBT 70JE-1 |
